Khe co giãn SSAJ sử dụng làm mạch ngừng đổ sàn bêtông mảng lớn cho nhà kho, nhà xưởng



KHE CO GIÃN MẠCH NGỪNG SSAJ

Lợi ích của hệ thống khe co giãn mạch ngừng SSAJ:

 Có chức năng như khe có giãn được chế tạo sẵn, đồng thời cũng có chức năng như ván khuôn chia sàn bê tông lớn thành nhiều mảng nhỏ hơn đảm bảo độ co ngót và độ bền dài lâu.

• Có nhiều model khác nhau, đáp ứng mọi cấp độ tải trọng sàn.
• Vật liệu bằng thép mạ kẽm nhúng nóng hoặc thép không gỉ để bảo vệ cực tốt các góc cạnh của khe.
• Lắp đặt dễ dàng và nhanh chóng.
• Phù hợp hoàn hảo cho sàn bê tông công nghiệp độ phẳng cao và thi công sàn siêu phẳng. ​​​​​

Các công trình phù hợp sử dụng khe co giãn mạch ngừng SSAJ:

• Nhà kho
• Nhà máy
• Trung tâm hậu cần
• Bãi đậu xe
• Kho bãi

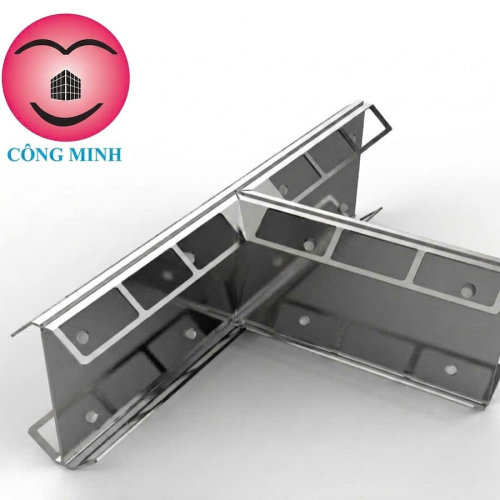

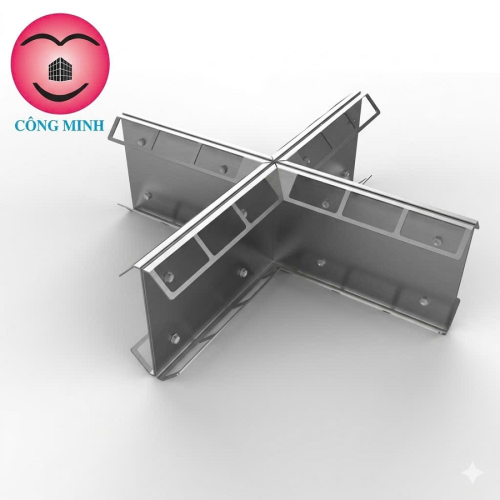

Cấu tạo hệ thống:

• Hệ thống khe co ngót này bao gồm tấm thép chính, tấm thép truyền lực, hộp nhựa bảo vệ tấm thép truyền lực, bu lông nhựa tự đứt, v.v.
• Trong số đó, tấm thép chính thường là tấm thép mạ kẽm nhúng nóng hoặc tấm thép không gỉ dày 2mm~3mm. Sau khi đục lỗ và uốn cong, nó có chức năng neo, chức năng bảo vệ góc bê tông và chức năng như ván khuôn chia mảng bê tông lớn thành nhiều mảng nhỏ, đảm bảo độ bền và độ phẳng tuyệt đối
• Sau khi hệ thống được lắp đặt, mỗi mảng nhỏ của sàn có thể tự do giãn nở và co ngót theo cả phương thẳng đứng và phương ngang để tránh nứt.

Mô tả:

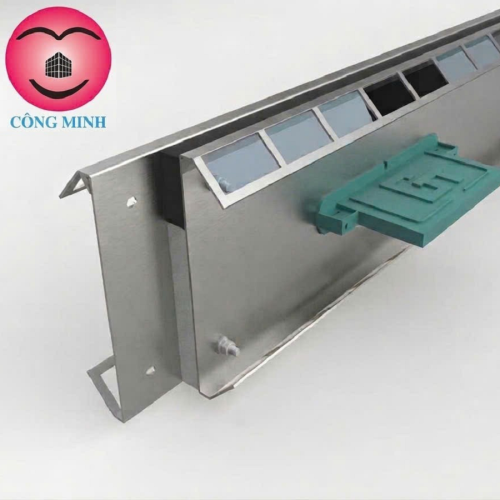

• Mỗi đường khe được cấu tạo bởi hai tấm thép chính bảo vệ cạnh, được gắn với nhau bằng bu lông nhựa tự đứt. Mặt trên và mặt dưới của mỗi tấm thép được đục các lỗ hình chữ nhật phân bố theo một khoảng cách nhất định, tạo thành một dải neo liên tục sau khi nhấn góc để đảm bảo kết nối chắc chắn với bê tông.
• Khi tấm thép chính được nhấn góc, một phần bề mặt rộng 15mm được tạo thành ở mỗi bên để bảo vệ bê tông khỏi bị hư hại.
• Các tấm thép truyền lực được bố trí ở một nửa chiều dày của sàn theo khoảng cách thiết kế, và được hàn vào một trong các tấm thép chính.
• Tấm thép truyền lực sẽ nằm chia đều hai bên đường khe, một bên có hộp nhựa bảo vệ một bên không có. Bên không có một nhựa thì tấm thép truyền lực sẽ gắn chặt với sàn, bên có hộp nhựa thì tấm thép sẽ trượt tự do đảm bảo độ co giãn, độ tách của 2 mảng bê tông không bị cản trở.
• Sau khi bê tông đóng rắn, nó khô và co lại, các bu lông nhựa tự đứt dùng cố định các tấm thép bị kéo ra, hai tấm thép tách ra và nằm trên các khối bê tông con liền kề, tạo thành khe co ngót (shrinkage joint)
• Khe co ngót (shrinkage joint) có thể cho phép mảng sàn lớn được chia thành các mảng nhỏ hơn, có thể giãn nở và co ngót tự do theo phương thẳng đứng và phương ngang khi nhiệt độ môi trường thay đổi trong bốn mùa.
• Tấm thép truyền lực được sử dụng để truyền tải trọng thẳng đứng của hai mảng sàn liền kề của khe co giãn, do đó độ dịch chuyển tương đối của sàn ở hai bên khe co giãn được giảm thiểu, do đó sẽ không hình thành độ lệch cao do lực không đều và lún.
• Trong trường hợp bình thường, khả năng truyền tải trọng thẳng đứng tối đa được xác định bởi khả năng chịu cắt đục lỗ của bê tông.
• Theo tiêu chuẩn TR34.4 của Hiệp hội Bê tông Anh, tải trọng do hệ thống truyền lực truyền không vượt quá 50% tổng tải trọng cần truyền, phần tải trọng còn lại do bản thân sàn bê tông truyền.

Chức năng hệ thống khe co giãn mạch ngừng SSAJ:

• Có chức năng như ván khuôn, trong quá trình thi công không cần ván khuôn hỗ trợ thêm. Mỗi mảng nhỏ của sàn được phân chia bằng cách lắp đặt hệ thống; sau khi đổ sàn xong không cần tháo dỡ ván khuôn, thi công hiệu quả, tiết kiệm được nhiều nhân công và thời gian.
• Có chức năng bảo vệ cạnh và góc bê tông. Tấm thép nhấn cong được neo vào bê tông để bảo vệ các cạnh bê tông dễ vỡ tại các khe co giãn của sàn bê tông. Nó có độ bền cực cao; trong vòng đời thiết kế của toàn bộ tòa nhà, chi phí bảo trì sau gần như bằng không, giảm thiểu đáng kể công việc bảo trì sau.
• Có chức năng truyền lực tổng thể, sử dụng tấm truyền lực không liên tục có hộp nhựa. Dưới tác dụng của tải trọng thẳng đứng, tải trọng có thể được truyền từ bên này sang bên kia của khe co giãn. Ngoài ra, các mảng sàn ở hai bên khe co giãn luôn có thể được phối hợp và duy trì ở cùng một mức độ trong trường hợp nền móng lún không đều, sẽ không có bậc không đều ở hai bên khe co giãn.
• SSAJ là hệ thống khe co giãn tự do cho sàn được thiết kế và sản xuất theo tiêu chuẩn công nghiệp, phù hợp với phương pháp thi công diện tích lớn cho mọi móng và móng cọc. Tấm thép nhấn cong có độ chính xác cao mang đến khả năng bảo vệ cực kỳ bền bỉ cho cạnh bê tông của sàn, là sự lựa chọn lý tưởng cho sàn.
• Hệ thống SSAJ tiêu chuẩn phù hợp với sàn có chiều dày từ 100mm đến 300mm, chiều rộng khe có thể đạt tới 20mm. Các chiều dày sàn và chiều rộng khe khác cần được thiết kế riêng cho các dự án cụ thể.
• Sản phẩm khe co giãn SSAJ, theo yêu cầu cụ thể của dự án của khách hàng, có thể cung cấp các lựa chọn khác nhau như mạ kẽm nhúng nóng và thép không gỉ, có thể áp dụng cho mọi môi trường làm việc.

Phân loại hệ thống:

Loại SSAJ-A:

• Dành cho môi trường trong nhà.
• Chiều cao của sản phẩm được xác định theo chiều dày sàn.
• Nó được sử dụng để bảo vệ cạnh của khe nối sàn, có tấm truyền lực.
• Có thanh gia cố hình tam giác ( reinforce bar/ stiffener) ở trên cùng.

Loại SSAJ-B:

• Dành cho môi trường trong nhà, loại tiết kiệm.
• Chiều cao của sản phẩm được xác định theo chiều dày sàn.
• Nó được sử dụng để bảo vệ cạnh của khe nối sàn, có tấm truyền lực.
• Không có thanh gia cố hình tam giác ở trên cùng.

Loại SSAJ-C:

• Dành cho môi trường trong nhà, loại tiết kiệm.
• Chiều cao của sản phẩm được xác định theo chiều dày sàn.
• Nó được sử dụng để bảo vệ cạnh của khe nối sàn, có tấm truyền lực.
• Nếu sử dụng sản phẩm này, chiều dày sàn phải lớn hơn 150mm.
• Không có thanh gia cố hình tam giác ở trên cùng.

Loại SSAJ-D:

• Được sử dụng trong môi trường ngoài trời và khe co giãn
• Chiều cao của sản phẩm được xác định theo chiều dày sàn.
• Nó được sử dụng để bảo vệ cạnh của khe nối sàn, có tấm truyền lực.
• Tấm nhựa/xốp chèn giữa các tấm thép.
• Có thanh gia cố hình tam giác ở trên cùng.

Loại SSAJ-E:

• Dành cho môi trường trong nhà.
• Chiều cao của sản phẩm là 35mm.
• Nó được sử dụng để bảo vệ các cạnh của khe nối sàn mà không có tấm truyền lực.
• Không có thanh gia cố hình tam giác ở trên cùng.

Bảng 1. Phân loại Dowel ( loại thép truyền lực)

Figure/ mặt cắt	Plate type model	Size/ Kích thước B×H	Plate thickness/ Độ dày	Joint opening/ Độ co ngót
	AJD6	146mm×150mm	6mm	0-15mm
	AJD 10	146mm×150mm	10mm	15-20mm

Bảng 2. Phân loại theo vật liệu thép sử dụng

Type/ model vật liệu	Grade/ loại thép	Plate dowel/ Loại hộp nhựa
SSAJ-GS	Galvanized sheet/Thép mạ kẽm	ABS
SSAJ-SS	Stainless steel/ Thép không gỉ	ABS
SSAJ-AA	Anti acid stainless steel/ Thép chịu acid	ABS

Bảng 3. Bảng phân loại model chi tiết

Model	Chiều cao cấu kiện (mm)	Mã dowel	Khoảng cách giữa tâm các dowel (mm)	Chiều dài modun (mm)	Chiều dày sàn (mm)
SSAJ6-90-3000	90	AJD6	500	3000	100-120
SSAJ6-115-3000	115	AJD6	500	3000	120~145
SSAJ6-135-3000	135	AJD6	500	3000	145-170
SSAJ6-160-3000	160	AJD6	500	3000	170~195
SSAJ6-185-3000	185	AJD6	500	3000	195-225
SSAJ6-215-3000	215	AJD6	600	3000	225-250
SSAJ6-230-3000	230	AJD6	600	3000	245-270
SSAJ6-245-3000	245	AJD6	600	3000	260-300
SSAJ10-135-3000	135	AJD10	500	3000	145-170
SSAJ10-160-3000	160	AJD 10	500	3000	170-195
SSAJ10-185-3000	185	AJD 10	500	3000	195-225
SSAJ10-215-3000	215	AJD 10	600	3000	225-250
SSAJ10-230-3000	230	AJD10	600	3000	245-270
SSAJ10-245-3000	245	AJD10	600	3000	260-300

Hình ảnh lắp đặt

Cố định cấu kiện vào sàn bằng hệ thống ty neo và mối hàn

Cân chỉnh và kiểm tra độ thẳng, độ chắc chắn

Kiểm tra cao độ trước khi đổ bê tông

Sàn đã thi công hoàn thiện
